Deployment

• 파드들을 관리함을 의미
• rolling update, rollback, scaling 과 같은 기능을 제공
• web server, APIs, microservices에 적합하게 만듬

apiVersion: apps/v1
kind: Deployment                        // Deployment 정의
metadata:
    name: webapp-deployment
spec:
    replicas: 3                         // 3개의 레플리카(인스턴스) - 아래 파드들
    selector:
        matchLabels:
            app: my-webapp
    template:
        metadata:
            labels:
                app: my-webapp
        spec:
            containers:
            - name: webapp
              image: nginx:latest
              ports:
                - containerPort: 80
              envFrom:
                - configMapRef:
                    name: webapp-config
            - name: database
              image: mongo:latest
              env:
                - name: MONGO_INITDB_ROOT_USERNAME
                  valueFrom:
                    secretKeyRef:
                        name: db-credentials
                        key: username
                - name: MONGO_INITDB_ROOT_PASSWORD
                  valueFrom:
                    secretKeyRef:
                        name: db-credentials
                        key: password
              volumeMounts:
                - name: db-data
                  mountPath: /data/db
    volumes:
        - name: db-data
          persistentVolumeClaim:
          claimName: database-pvc

---

apiVersion: v1
kind: Service
metadata:
    name: webapp-service
spec:
    selector:
        app: my-webapp
    ports:
        - protocol: TCP
          port: 80
          targetPort: 80

---

apiVersion: v1
kind: ConfigMap
metadata:
    name: webapp-config
data:
    WEBAPP_ENV: "production"
    DATABASE_URL: "mongodb://database-service:27017/mydb"

---

apiVersion: v1
kind: Secret
metadata:
    name: db-credentials
type: Opaque
data:
    username: <base64-encoded-username>
    password: <base64-encoded-password>

---

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
    name: database-pvc
spec:
    accessModes:
        - ReadWriteOnce
    resources:
        requests:
            storage: 1Gi

VOLUME

• 파드 내의 모든 컨테이너가 접근 가능한 디렉토리
• 컨테이너에서 스토리지(storage)를 분리시켜 컨테이너 재시작/재스케쥴과 별개로 데이터를 영속 관리 가능하게 함

apiVersion: v1
kind: Pod
metadata:
    name: webapp-with-db
    labels:
    app: my-webapp
spec:
    containers:
    - name: webapp
      image: nginx:latest
      ports:
        - containerPort: 80
      envFrom:
        - configMapRef:
            name: webapp-config
    - name: database
      image: mongo:latest
      env:
        - name: MONGO_INITDB_ROOT_USERNAME
          valueFrom:
            secretKeyRef:
                name: db-credentials
                key: username
        - name: MONGO_INITDB_ROOT_PASSWORD
          valueFrom:
            secretKeyRef:
                name: db-credentials
                key: password
          volumeMounts:
            - name: db-data
              mountPath: /data/db              // 데이터 볼륨을 /data/db 마운트한다
    volumes:
    - name: db-data                            // db-data 볼륨에 영구히 저장된다
      persistentVolumeClaim:
      claimName: database-pvc

---

apiVersion: v1
kind: Service
metadata:
    name: webapp-service
spec:
    selector:
        app: my-webapp
    ports:
      - protocol: TCP
        port: 80
        targetPort: 80

---

apiVersion: v1
kind: ConfigMap
metadata:
    name: webapp-config
data:
    WEBAPP_ENV: "production"
    DATABASE_URL: "mongodb://database-service:27017/mydb"

---

apiVersion: v1
kind: Secret
metadata:
    name: db-credentials
type: Opaque
data:
    username: <base64-encoded-username>
    password: <base64-encoded-password>

---

apiVersion: v1
kind: PersistentVolumeClaim                // PVC - 스토리지 요구사항 정의
metadata:
    name: database-pvc
spec:
    accessModes:
        - ReadWriteOnce
resources:
    requests:
        storage: 1Gi                       // 스토리지 요구사항 상세. 1Gi 짜리 스토리지

Secrets

• 민감 정보 저장에 사용
• 기본 base64 인코딩이 default
• 파드에서 파일로 마운팅되거나 환경 변수로 사용할 수 있음

apiVersion: v1
kind: Pod
metadata:
    name: webapp-with-db
    labels:
    app: my-webapp
spec:
    containers:
    - name: webapp
      image: nginx:latest
      ports:
        - containerPort: 80
      envFrom:
        - configMapRef:
            name: webapp-config
    - name: database
      image: mongo:latest
      env:
        - name: MONGO_INITDB_ROOT_USERNAME
          valueFrom:
            secretKeyRef:
                name: db-credentials
                key: username
        - name: MONGO_INITDB_ROOT_PASSWORD
          valueFrom:
            secretKeyRef:
                name: db-credentials
                key: password

---

apiVersion: v1
kind: Service
metadata:
    name: webapp-service
spec:
    selector:
        app: my-webapp
    ports:
      - protocol: TCP
        port: 80
        targetPort: 80

---

apiVersion: v1
kind: ConfigMap
metadata:
    name: webapp-config
data:
    WEBAPP_ENV: "production"
    DATABASE_URL: "mongodb://database-service:27017/mydb"

---

apiVersion: v1
kind: Secret
metadata:
    name: db-credentials                   // Secret 명칭
type: Opaque
data:
    username: <base64-encoded-username>    // 실제 base64 로 인코딩 된 값
    password: <base64-encoded-password>

Config Map

• 파드에 환경변수 / 설정 파일로 마운트 된 내용들을 저장하는 용도
• 컨테이너 이미지로부터 설정을 분리할 수 있으며, 컨테이너를 재빌드 할 필요 없이 설정을 업데이트 하기 용이하다

apiVersion: v1
kind: Pod
metadata:
    name: webapp-with-db
    labels:
        app: my-webapp
spec:
    containers:
    - name: webapp
      image: nginx:latest
      ports:
        - containerPort: 80
      envFrom:
        - configMapRef:            // ConfigMap 참조
              name: webapp-config
    - name: database
      image: mongo:latest

---

apiVersion: v1
kind: Service
metadata:
    name: webapp-service
spec:
    selector:
        app: my-webapp
    ports:
    - protocol: TCP
      port: 80
      targetPort: 80

---

apiVersion: v1
kind: ConfigMap                  // ConfigMap 설정
metadata:
    name: webapp-config
data:
    WEBAPP_ENV: "production"
    DATABASE_URL: "mongodb://database-service:27017/mydb"

Service

• Service는 파드들의 그룹에 접근하기 위한 안정적인 엔드포인트를 정의한 것
• 어플리케이션을 클러스터 내의 다른 파드들에 노출시거나 외부 클라이언트에 노출시킬 수 있다.
• Load Balancing과 자동 스케일링 기능을 제공하여, 어플리케이션이 매우 사용 가능한 상태로 남게 해 준다

apiVersion: v1
kind: Pod
metadata:
    name: webapp-with-db
    labels:
        app: my-webapp
spec:
    containers:
    - name: webapp
      image: nginx:latest
      ports:
        - containerPort: 80
    - name: database
      image: mongo:latest

---

apiVersion: v1
kind: Service
metadata:
    name: webapp-service
spec:
    selector:            // 서비스 내의 파드를 선택한다
        app: my-webapp  // 파드가 해당 label을 metadata로 가진 이상, service는 이 파드를 타겟한다.
    ports:
    - protocol: TCP
      port: 80
      targetPort: 80.   // 파드의 포트.

Ingress

• 클러스터 내에서 파드끼리 내부 통신을 가능하게 함
• 즉, 서비스를 클러스터 외부 클라이언트에 노출시킴
• 어플리케이션의 외부 엔트리 포인로서 동작
• 들어오는 트래픽에 대해 라우팅 규칙과 로드 밸런싱을 설정할 수 있게 함
• Ingress 사용을 위해서는 클러스터 내에 Ingress Controller가 배포되어야 함

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
    name: webapp-ingress
spec:
    rules:
    - host: mywebapp.example.com       // 클러스터 외부에서 접근할 수 있는 도메인
      http:
        paths:                         // 라우팅 규칙을 정의하는 부분
        - path: /
          pathType: Prefix
          backend:                     // 트래픽이 포워딩 되어야 하는 타겟 서비스 정의
            service:
                name: webapp-service
                port:
                    number: 80

메인 컴포넌트

#nodes #pods #노드 #파드 #쿠버네티스 #kubernetes #k8ss

노드와 파드

• 노드
  • 노드는 컨테이너가 배포되고 구동되는 Worker Machine이다.
  • 각 노드는 클러스터 내에서 개별 노드를 의미하고, 물리/가상 머신이다.
  • 노드는 실제 workload를 구동시키고 필요 자원을 제공하는 역할이다.
• 파드
  • 최소 배포 가능한 단위
  • 하나 혹은 강하게 결합된 컨테이너를 의미함
  • 파드 내의 컨테이너들은 같은 네트워크 네임스페이스를 공유한다
    • 이는 localhost 상에서 서로 소통할 수 있게 함
  • 파드는 클러스터에서 하나의 프로세스 인스턴스를 의미함

apiVersion: v1
kind: Pod
metadata:
    name: webapp-with-db       // 파드 이름
    labels:
        app: my-webapp
spec:
    containers:
    - name: webapp            // 컨테이너 명
      image: nginx:latest     // 컨테이너 이미지 명
      ports:
        - containerPort: 80   // 컨테이너 포트
    - name: database
      image: mongo:latest

• 왜 컨테이너가 아니라 파드를 사용하는가
  • Grouping Containers
    • 컨테이너들을 논리적으로 그룹화 한다.
    • 스케줄링, 스케일링, 관리를 간단화시킨다.
  • Shared Resources
    • 파드 내의 컨테이너들은 동일한 네트워크 네임스페이스를 공유함
    • 파드 내의 컨테이너들은 동일한 볼륨을 공유할 수 있다.
    • 따라서 서로 소통하기 더욱 쉬워진다
  • Amotic Unit
    • 파드는 배포의 원자 단위이다.
    • 어플리케이션 관리 혹은 스케일링 시, 파드 레벨로 수행한다 (컨테이너 개별 적용말고)
  • Scheduling and Affinity
    • 쿠버네티스는 파드를 노드에 스케줄하지, 각각 컨테이너를 스케줄하지 않는다.
    • 따라서 서로 연간되어있는 파드 내의 컨테이너들은 동일한 노드에 위치하게 된다

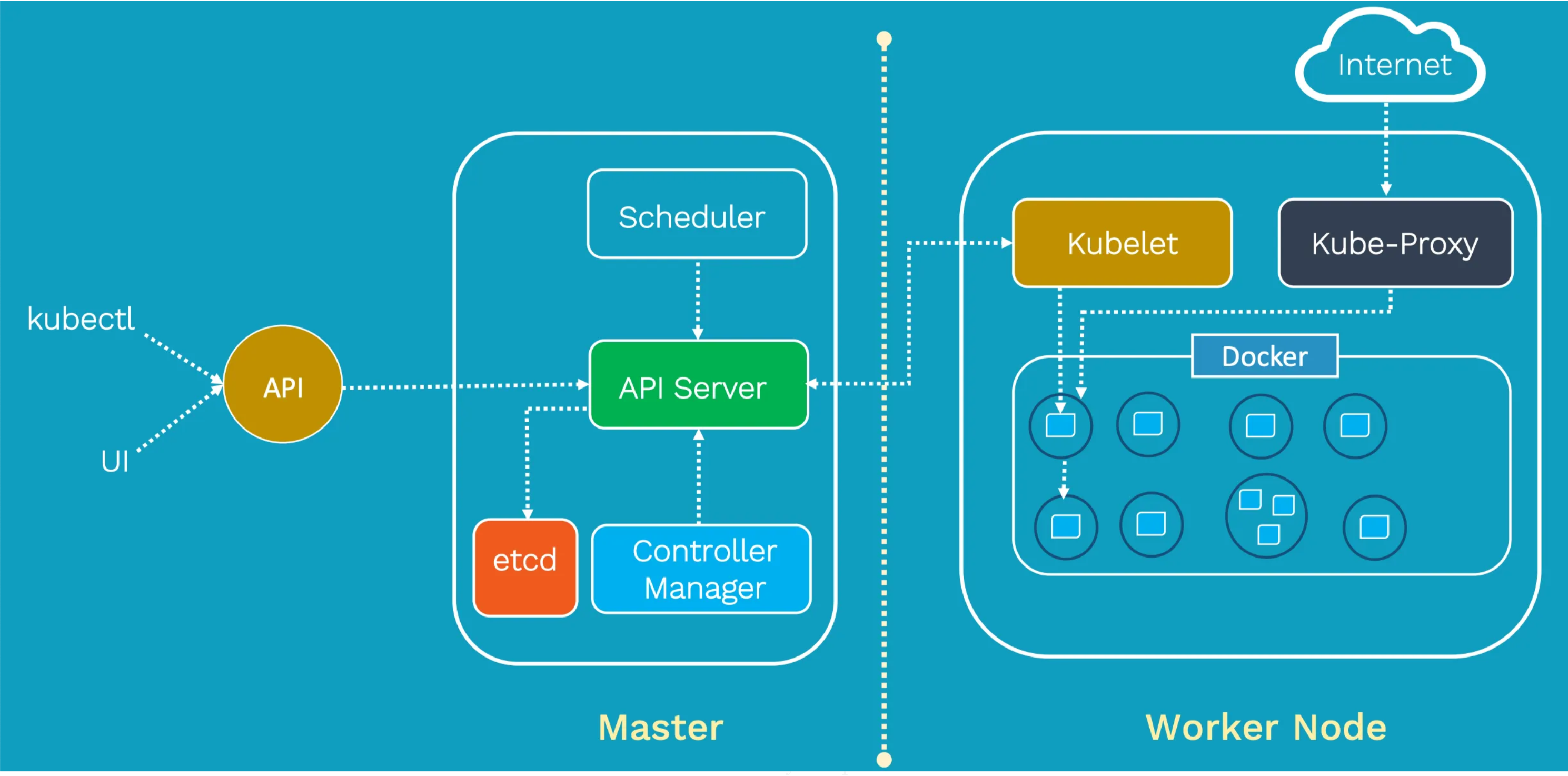

아키텍처

마스터 노드

• 전체 클러스터를 컨트롤하고, 전체 클러스터 상태를 관리함
• 새로운 파드들의 스케일링, 노드/파드들의 헬스 모니터링, 수요에 따른 어플리케이션 스케일링 등 전체 클러스터에 대한 결정권을 갖는다.
• 주요 컴포넌트
  • API Server
    • 클러스터와ㅏ 유저/컴포넌트간의 소통을 가능하게 하는 API를 노출시켜준다.
  • etcd
    • 클러스터의 모든설정 데이터를 key-value 값들이 저장된다
    • 모든 클러스터 상태 정보가 여기 저장된다.
  • Controller Manager
    • API Server를 통해 클러스터 상태를 체크하고 원하는 상태가 유지하기 위한 행동을 취한다.
  • Scheduler
    • 새로운 파드들을 리소스 필요량과 가용성에 따라 노드들에 배정한다.
    • 이를 통해 worker 노드들에 workload들을 공평하게 분배한다.

워커 노드

• 컨테이너(파드)가 스케쥴되고 구동되는 머신을 의미
• 클러스터의 data plane을 형성하고, 실제 workload를 실행한다.
• 워커 노드 주요 컴포넌트
  • kubelet
    • 각각의 워커 노드를 구동시키고 Master Node와 통신하는 역할
    • 파드 명세에 적혀있는 대로 컨테이너가 구동되고 그 상태가 건강하게 하는 역할
  • Container Runtime
    • Docker나 containerd와 같은 복수개의 container runtimes를 지원한다
    • 컨테이너 이미지를 가져오고, 컨테이너를 구동하는 역할
  • Kube Proxy
    • 클러스터 내에서 네트워크 소통을 하는 역할
    • 서비스 네트워크 라우팅을 관리하고 Load Balancing을 수행한다.

상호작용 방식

• Master node와 Worker Node들은 API Server를 통해 서로 통신한다.
• 유저와 다른 컴포넌트들 역시 API Server를 통해 서로 상호 작용함
• 예시
  • 새로운 어플리케이션 배포 시, 설정 파일들이 API Server를 통해 전달됨
    • 그 설정들은 etcd에 저장됨
  • Controller Manager는 API Server를 통해 클러스터 상태를 모니터링함
  • 새로운 파드가 스케줄됐을 때, Scheduler가 적정한 Worker Node를 선정한다
    • 이 선정된 내용을 API Server가 선정된 노드에게 전달한다
    • 그리고 그 노드의 kubelet이 컨테이너를 실행시킨다

• 대규모 클러스터 환경에서 컨테이너화된 어플리케이션을 자동으로 배포/확장/관리하는데 필요한 요소들을 자동화하는 플랫폼
  • 코드 기반 클러스터 운영
  • 의도한 상태를 유지하며 클러스터를 관리함
• Kubernetes: 조타수라는 뜻
• 컨테이너 오케스트레이션 표준이라 여겨짐
• 구글에서 2014년 오픈 소스로 공개
• 여러 대의 도커 호스트를 하나의 클러스터로 만들어 줌
• 다른 오케스트레이션 툴보다 다양한 기능을 제공하기 때문에 더 어려움
• 배포, 스케일링, 컨테이너 어플리케이션 관리 자동화하는 컨테이너 오케스트레이션 플랫폼
• 최소 2기가 램 이상을 사용하고, 2CPU 이상을 사용
  • 아니면 kubernetes로 서버 리소스를 다 써버릴 수 있음

특징

• 코드 기반 클러스터 운영
  • 동일 코드 기반의 의사소통 -> 효율적
    • YAML 형식으로 파드들 및 기타 컴포넌트들을 정의함
    • 이전에는 다같이 검토 가능한 공통 도구가 없었음
• 의도한 상태 기준 관리
  • 최초 의도한 상태와 현재 실행중인 상태를 쿠버네티스 컨트롤러가 자동으로 확인 (go 의 watch 모듈)
    • 차이점 발견 시, 현재 상태를 자동으로 처음 의도 상태로 변경
    • 즉, 실행중인 컨테이너가 예상치 않게 종료되면 자동으로 새로운 pod 생성

이후에 쿠버네티스 아키텍처와 쿠버네티스 옵션에 대한 글을 써 보고자 한다.
